ทุกเรื่องของมิเตอร์วัดไฟที่คุณต้องรู้

เครื่องมือพื้นฐาน มิเตอร์วัดไฟ

ช่างไฟฟ้าที่ดีควรมีมิเตอร์วัดไฟในกล่องเครื่องมือของเขา ด้วยการเพิ่มของจำนวนเครื่องมือและอุปกรณ์ไฟฟ้าใหม่ๆ ในตลาด เราต้องการแบ่งปันความคิดของเราในการซื้อเครื่องมือที่เหมาะสมสำหรับการทดสอบและแก้ไขปัญหา หวังว่าคู่มือการซื้อมิเตอร์วัดไฟนี้จะช่วยให้ทั้งมืออาชีพและผู้เริ่มต้น ตรวจวัดไฟต่างๆ ได้ดีและเหมาะสมกับงานมากที่สุด

คู่มือการซื้อมิเตอร์วัดไฟ

ในแวดวงของเรา ช่างไฟฟ้าคือผู้ที่เชี่ยวชาญด้านการเดินสายไฟฟ้าของอาคารที่พักอาศัยและอาคารพาณิชย์ ในขณะที่ช่างไฟฟ้าบางคนเชี่ยวชาญในการก่อสร้างใหม่ แต่บางคนก็เชี่ยวชาญงานปรับปรุงและเดินสายไฟใหม่ อย่างไรก็ตาม ทั้งสองต้องมีชุดเครื่องมือทดสอบไฟฟ้าอย่างครบถ้วนเพื่อให้งานของตนสำเร็จลุล่วง เราต้องการให้ความช่วยเหลือโดยการให้คำแนะนำในการซื้อมิเตอร์วัดไฟ

แคลมป์มิเตอร์

คลมป์มิเตอร์

แคลมป์มิเตอร์ (หรือแคลมป์มิเตอร์/แคลมป์มิเตอร์ปัจจุบัน) เป็นมิเตอร์ไฟฟ้าที่มีแคลมป์กระแสไฟ AC ในตัว ข้อได้เปรียบที่ชัดเจนของเครื่องมือนี้คือช่วยให้คุณสามารถวัดกระแสได้โดยไม่ต้องปิดหรือตัดการเชื่อมต่ออุปกรณ์หรือวงจร เครื่องมือนี้ได้รับการออกแบบให้วางไว้รอบๆ ตัวนำไฟฟ้าเพียงตัวเดียว ใช้เป็นหลักในการกำหนดกระแสหรือแอมแปร์ของสายไฟหรือสายเคเบิลที่กำหนด หากผ่านตัวนำมากกว่าหนึ่งตัว การวัดจะเป็นผลรวมเวกเตอร์ของกระแสที่ไหลในตัวนำ

ในกรณีของสายเคเบิลมาตรฐาน 12/2 ต่อสายไฟ 120V กระแสเดียวกันจะไหลลงมาที่ตัวนำหนึ่งตัวและอีกตัวหนึ่ง นั่นทำให้คุณมีกระแสสุทธิเป็นศูนย์ วิธีนี้แก้ไขได้ง่ายด้วยตัวแยกสายไฟฟ้ากระแสสลับ ซึ่งจะแบ่งเส้นบวกและเส้นกลางเพื่อให้วัดค่าได้ง่าย แคลมป์มิเตอร์ยังสามารถวัดแรงดันและความต้านทานได้ เครื่องมือที่มีประโยชน์นี้ยังคงเป็นสิ่งสำคัญอย่างยิ่งสำหรับมืออาชีพ


เครื่องตรวจจับแรงดันไฟฟ้าแบบไม่สัมผัส

เครื่องตรวจจับแรงดันไฟฟ้าแบบไม่สัมผัส

เราไม่สามารถมีคำแนะนำในการซื้อเครื่องมือทดสอบไฟฟ้าได้ หากไม่มีเครื่องมือที่ง่ายที่สุด เราหมายถึงเครื่องตรวจจับแรงดันไฟฟ้าแบบไม่สัมผัสเป็นเครื่องมือที่สามารถช่วยคุณจากการกระแทกได้จริงๆ จะสว่างขึ้นและ/หรือส่งเสียงเตือนเมื่อตรวจพบสารตะกั่วที่ร้อน วางไว้ที่เต้ารับและคุณจะรู้ว่าเบรกเกอร์ที่คุณเพิ่งตัดกระแสไฟตัดการเชื่อมต่อตามที่คาดไว้หรือไม่ หรือหากคุณกำลังเปลี่ยนพัดลมติดเพดาน คุณจะทราบได้ว่าการปิดสวิตช์นั้นทำให้ไฟในโคมหมดไปทั้งหมดหรือไม่ มันป้องกันไม่ให้คุณถูกปะทะหากตะกั่วร้อนมาจากวงจรอื่น นี่เป็นเครื่องมือราคาไม่แพงที่ทุกคนตั้งแต่เจ้าของบ้านไปจนถึงช่างไฟฟ้าควรมีอยู่ในกล่องเครื่องมือ เป็นโบนัสเพิ่มเติม อุปกรณ์ไฟฟ้าใหม่จำนวนมาก เช่น แคลมป์มิเตอร์และมัลติมิเตอร์แบบดิจิตอลบางรุ่นมาพร้อมกับฟังก์ชันนี้อยู่แล้ว

เมื่อคุณซื้อเครื่องมือนี้ ให้มองหารุ่นที่มีเสียงเตือน ช่วยให้คุณไม่ต้องใส่ใจกับไฟแสดงสถานะ ซึ่งมักจะมองเห็นได้ยากเมื่ออยู่กลางแสงแดด นอกจากนี้ยังอาจเป็นคุณสมบัติที่ดีที่จะมีไฟ LED ในตัวบนเครื่องมือแม้ว่าจะไม่จำเป็นก็ตาม หากคุณต้องการข้อมูลเพิ่มเติมนอกเหนือจากการตรวจจับแรงดันไฟฟ้า คุณสามารถชำระเงินได้ จริงๆ แล้วเราชอบแค่เครื่องมือง่ายๆ และปล่อยให้ที่เหลือขึ้นอยู่กับมัลติมิเตอร์ของเรา

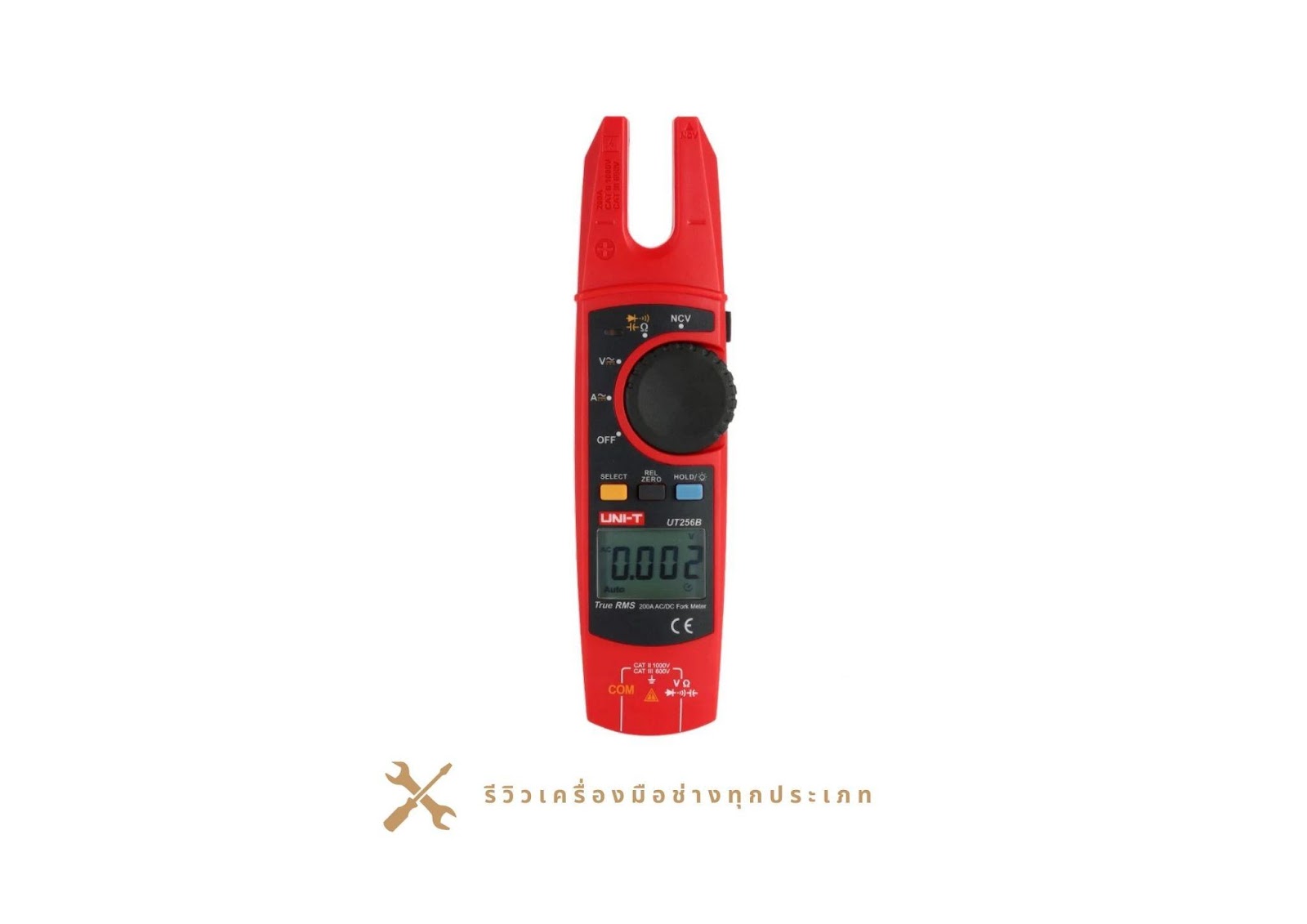

มิเตอร์วัดไฟแบบซ้อม

มิเตอร์วัดไฟแบบซ้อม

เครื่องวัดโช้คมีลักษณะคล้ายกับแคลมป์มิเตอร์ โดยจะวัดกระแสไฟ AC เพิ่มเติมจากแรงดันไฟ (และมักมีความต้านทานหากมีสายวัดทดสอบ) แคลมป์มิเตอร์เหมาะอย่างยิ่งเมื่อทำงานในวงจรที่คุณต้องการวัดกระแส เพียงแค่เลื่อนส้อมของเครื่องมือไปไว้เหนือสายเคเบิล

เครื่องมือนี้ใช้งานได้กับสายเคเบิลตัวนำเดี่ยว ทำให้เหมาะสำหรับการทำงานในกล่องแผงไฟฟ้า ด้วยกล่องแผง สายเคเบิลจะถูกแยกและเข้าถึงได้อยู่แล้ว นี่คือที่ที่เครื่องวัดทางแยกส่องแสง เครื่องมือนี้อาจมีราคาไม่แพง หรือสามารถได้รับการรับรองให้ทำงานกับพารามิเตอร์ที่แม่นยำอย่างยิ่งและแม้กระทั่งได้รับการรับรองจาก NIST


มัลติมิเตอร์แบบดิจิตอล

มัลติมิเตอร์แบบดิจิตอล

เมื่อคุณรู้วิธีใช้มัลติมิเตอร์แบบดิจิตอล (หรือ DMM) แล้ว คุณก็มีโอกาสเข้าถึงเครื่องมือทดสอบทางไฟฟ้าที่ทรงพลังที่สุดตัวหนึ่งได้ มัลติมิเตอร์แบบดิจิตอลหรือที่เรียกว่าโวลต์มิเตอร์ โอมมิเตอร์ หรือโวลต์โอมเมตร มีหลายรสชาติ โดยทั่วไป ดิจิตอลมัลติมิเตอร์ที่เหมาะสมจะมีความแม่นยำถึง 97% เราแนะนำให้ซื้อมิเตอร์ “True RMS” เสมอ ความแตกต่างนั้นง่าย เครื่องวัด RMS ที่แท้จริงจะวัดแรงดันและกระแส มันทำเช่นนี้แม้ว่าเงื่อนไขจะไม่เหมาะ

สิ่งนี้ช่วยได้เป็นพิเศษเมื่อความถี่ที่ต้นทางไม่สะอาดดี 60Hz สิ่งนี้มีประโยชน์เมื่อต้องรับมือกับมอเตอร์ไฟฟ้าโดยเฉพาะ นอกจากนั้น ดิจิตอลมัลติมิเตอร์ยังแตกต่างกันในตัวเลือกและการทำงานเฉพาะ บางส่วนอนุญาตให้ใช้คุณสมบัติต่างๆ เช่น การสุ่มตัวอย่างและพัก ขั้วอัตโนมัติ การกำหนดระยะอัตโนมัติ และแม้แต่ออสซิลโลสโคปแบนด์วิดท์ต่ำ


เครื่องทดสอบวงจรหรือเครื่องทดสอบเต้ารับ

รื่องทดสอบวงจรหรือเครื่องทดสอบเต้ารับ

เครื่องทดสอบวงจร หรือเครื่องทดสอบเต้ารับ จะบอกคุณทันทีว่าคุณมีสายดินเปิด เป็นกลาง หรือสายด่วน ณ จุดใดๆ ภายในวงจรหรือไม่ ผู้ทดสอบวงจรส่วนใหญ่จะแจ้งให้คุณทราบด้วยว่าความร้อนและกราวด์หรือร้อนและเป็นกลางมีการกลับรายการหรือไม่ ด้วยเหตุผลที่ควรจะชัดเจน การดำเนินการนี้อาจส่งผลเสียหายได้หากไม่ได้รับการแก้ไขในทันทีก่อนเสียบอุปกรณ์ไฟฟ้าใดๆ

เครื่องทดสอบวงจรที่มีความซับซ้อนมากขึ้นจะเพิ่มฟังก์ชันเพิ่มเติม เช่น การทดสอบ GFCI ในความเป็นจริง หลายครั้งที่ผลิตภัณฑ์เหล่านี้มีประโยชน์สำหรับการระบุวงจรการแก้ไข ใช้เมื่อค้นหาวงจรทาส GFCI โดยการสะดุดสวิตช์ GFCI และดูว่าไฟดับบนเครื่องทดสอบหรือไม่ การตรวจจับวงจรขั้นสูงสามารถทำได้ด้วยยูนิตที่มาพร้อมกับ “circuit sniffer” ช่วยให้คุณสามารถเสียบเครื่องทดสอบวงจรเข้ากับผนังได้โดยตรง จากนั้น คุณค้นหาเบรกเกอร์ที่เกี่ยวข้องที่กล่องแผงควบคุมด้วยเครื่องตรวจจับแบบไม่สัมผัส

เคล็ดลับ: คุณสามารถใช้เครื่องทดสอบวงจรที่ทนทานมากขึ้นเพื่อ “จัดการ” เต้ารับไฟฟ้าระหว่างการติดตั้งเพื่อให้แน่ใจว่าเป็นแนวตรงเพื่อให้จานของคุณเรียบและชิดกับผนัง

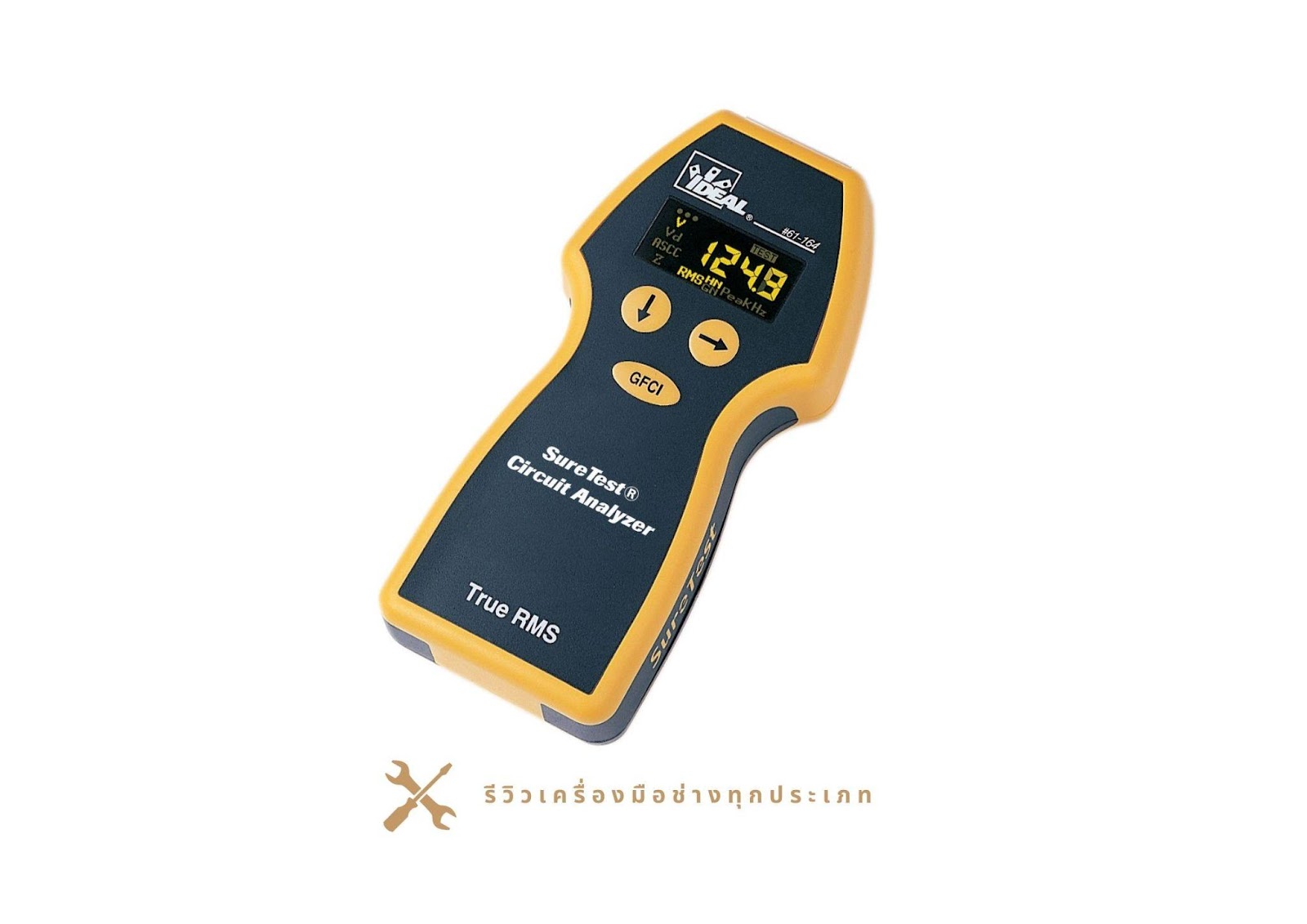

เครื่องวิเคราะห์วงจร

ราะห์วงจร

เครื่องวิเคราะห์วงจรนั้นเป็นเครื่องมือทดสอบวงจรสำหรับสเตียรอยด์ มีคุณสมบัติเพิ่มเติมบางอย่างที่ไม่มีเครื่องทดสอบวงจรพื้นฐาน ตัวอย่างเช่น มันจะให้การอ่านค่าอิมพีแดนซ์ตัวนำที่ร้อนและเป็นกลาง ระบุกราวด์เท็จ (เถื่อน) และทดสอบตัวขัดขวางวงจรความผิดพลาดของกราวด์ (GFCI) และ EPD (อุปกรณ์ป้องกันอุปกรณ์—อุปกรณ์คล้าย GFCI ที่เดินทางในระดับกระแสไฟที่สูงขึ้น ) เพื่อการทำงานที่เหมาะสม

สิ่งที่สำคัญที่สุดสำหรับบ้านใหม่ที่มีรหัสล่าสุด อุปกรณ์เหล่านี้สามารถทดสอบตัวขัดขวางวงจรความผิดพลาดของ ARC (AFCI) สิ่งเหล่านี้เป็นข้อบังคับในห้องนอนตั้งแต่ปี 2542 NEC (ซึ่งมีผลบังคับในปี 2545) อุปกรณ์เหล่านี้มักมีราคาสูงกว่าเครื่องทดสอบวงจรพื้นฐาน ประโยชน์เพิ่มเติมที่พวกเขานำเสนอมีประโยชน์อย่างมากสำหรับช่างไฟฟ้าและผู้ปรับปรุงบ้านที่ต้องเดินสายไฟใหม่เป็นจำนวนมาก


เหนือกว่ามิเตอร์วัดไฟด้วยวัตต์มิเตอร์

เหนือกว่ามิเตอร์วัดไฟด้วยวัตต์มิเตอร์

วัตต์มิเตอร์ไม่ใช่เครื่องมือระดับมืออาชีพในความหมายปกติ เว้นแต่คุณจะขายเครื่องใช้ไฟฟ้าหรือทำการตรวจสอบประสิทธิภาพพลังงาน เป็นเครื่องมือที่ใช้วัดปริมาณไฟฟ้าที่ไหลผ่านวงจรใดวงจรหนึ่งโดยเฉพาะ นั่นหมายความว่าคุณสามารถบอกได้ เช่น กระแสไฟฟ้าที่อุปกรณ์ 120V หนึ่งๆ (เช่น ตู้เย็นหรือระบบคอมพิวเตอร์) กำลังใช้ไฟฟ้าในช่วงระยะเวลาหนึ่งๆ

มันวัดกระแสไฟฟ้าในหน่วยวัตต์-ชั่วโมง ซึ่งค่อนข้างมากตามจำนวนวัตต์ที่ใช้ไปในช่วงเวลาหนึ่ง มันสามารถแสดงแรงดันไฟฟ้า แอมแปร์ กำลังปรากฏทันที และแม้กระทั่งตัวประกอบกำลัง (ปัจจัยของกำลังจริงที่ไหลไปยังโหลดเทียบกับกำลังปรากฏที่วัดในวงจร) คุณยังสามารถเสียบอัตราค่าไฟฟ้าของคุณเข้ากับวัตต์มิเตอร์ส่วนใหญ่และรับค่าไฟฟ้าที่ใช้จริงได้ ปัจจุบันวัตต์มิเตอร์ส่วนใหญ่ใช้จอแสดงผลดิจิตอล หลายคนถึงกับเสียบเข้ากับผนังได้เลย โดยมีเต้ารับที่สามารถเข้าถึงการวัดปริมาณงานได้ อุปกรณ์เหล่านี้มักจะจัดเก็บการวัดไว้สำหรับการเรียกคืนในภายหลังหรือส่งออกไปยังพีซี


สุดท้าย

นี่เป็นเพียงเครื่องมือเล็กๆ น้อยๆ ที่คุณต้องการมีไว้พร้อมสำหรับคลังอุปกรณ์ทดสอบวงจรไฟฟ้าและมิเตอร์วัดกระแสและแรงดันไฟ เมื่อคุณทำงานมากขึ้นเรื่อยๆ คุณจะต้องการให้คุณภาพของเครื่องมือเพิ่มขึ้นพร้อมกับคุณ สำหรับผู้ที่เริ่มต้นใช้งาน น่าแปลกใจที่เครื่องมือเหล่านี้ส่วนใหญ่มีราคาจับต้องได้
