คู่มือฉบับย่อเกี่ยวกับข้อต่อสายอากาศและปลั๊ก

คู่มือฉบับย่อเกี่ยวกับข้อต่อสายอากาศและปลั๊ก

วันก่อนฉันย้ายเครื่องอัดอากาศ และต้องถอดท่ออากาศออก เมื่อฉันเสียบสายยางอันใดอันหนึ่งกลับเข้าไป ไม่ว่าฉันจะทำอะไร ฉันก็ไม่สามารถทำการเชื่อมต่อแบบสุญญากาศได้ ฉันคิดว่าคัปปลิ้งเสีย ฉันจึงปิดคอมเพรสเซอร์และตัดสินใจว่าจะเลือกคัปปลิ้งตัวใหม่ในวันรุ่งขึ้น

ฉันเคยมีปัญหามาก่อนในการซื้อข้อต่อลมแบบ Quick Connect ครั้งหนึ่ง ฉันซื้อปลั๊กตัวผู้ที่ฉันคิดว่าดูเหมือนกับปลั๊กอื่นๆ ที่ฉันมีในโรงรถ ฉันยังเปรียบเทียบกับปลั๊กที่นำติดตัวมาที่ร้านค้า แต่หลังจากที่ฉันซื้อมันกลับบ้านและพยายามเสียบปลั๊กเข้ากับ คัปเปิ้ลบนคอมเพรสเซอร์ของฉัน มันไม่ล็อคเข้าที่ แต่มันก็ทำงานได้ดีในตัวเชื่อมต่ออื่นที่ฉันมี ฉันแค่คิดว่ามันมาจากความแตกต่างในผู้ผลิตและเดินหน้าต่อไป

เพื่อให้ง่ายขึ้น คราวนี้ฉันซื้อตัวต่อ “สากล” และคิดว่ามันน่าจะใช้ได้ผล ฉันกลับถึงบ้าน เปลี่ยนคัปปลิ้ง และไม่มีปัญหาในการเสียบปลั๊ก ถึงกระนั้น ฉันก็ยังรู้สึกกังวลกับการขาดความรู้เกี่ยวกับปลั๊กและข้อต่อ ดังนั้นฉันจึงเริ่มค้นคว้าหัวข้อนี้ โดยเริ่มจากโพสต์ของ Stuart เกี่ยวกับความรำคาญของอากาศอัด และหายเข้าไปในรูกระต่ายอย่างรวดเร็ว ฉันคิดว่าถ้าฉันสับสน ฉันไม่สามารถเป็นคนเดียวได้ ฉันจะเขียนโพสต์ที่หวังว่าจะทำให้มันชัดเจน

สิ่งที่ฉันพบคือมีข้อมูลที่ผิดมากมายเกี่ยวกับประเภทที่เทียบเท่ากัน ฉันเปิดดูฟอรัมต่างๆ และพบว่ามีคนขัดแย้งกับสิ่งที่ผู้ผลิตพูด ดังนั้นฉันจึงตัดสินใจว่าจะใช้ข้อมูลจากผู้ผลิตอุปกรณ์เหล่านี้เท่านั้น แทนที่จะเชื่อถือสิ่งที่บุคคลอ้างสิทธิ์

ข้อต่อส่วนใหญ่จะดูเหมือนกันที่ด้านนอก ดังนั้นเรามาดูปลั๊กกันก่อน

ปลั๊ก

ก่อนอื่น มีขนาดการไหลพื้นฐานที่แตกต่างกัน เช่น 1/4″, 3/8″ และ 1/2″ นี่ไม่ได้หมายถึงขนาดของข้อต่อที่ปลายปลั๊ก แต่หมายถึงปริมาณลมที่ปลั๊กสามารถรับได้ สำหรับจุดประสงค์ของเรา เราจะเน้นไปที่อุปกรณ์ขนาดการไหลพื้นฐาน 1/4″ เนื่องจากเป็นขนาดที่คุณจะต้องใช้สำหรับบ้าน และการใช้งานเชิงพาณิชย์ส่วนใหญ่

โอกาสที่คุณจะใช้ปลั๊กอุตสาหกรรมหรือยานยนต์ในขนาดการไหลพื้นฐาน 1/4″ พวกเขาเป็นร้านที่คุณจะพบได้ที่ร้านกล่องใหญ่เช่น Home Depot และ Lowes คุณอาจพบปลั๊ก ARO ในขนาดการไหลพื้นฐาน 1/4″ มีปลั๊กสำหรับอุตสาหกรรม ยานยนต์ และ ARO ที่แตกต่างกันสำหรับประเภทการไหลพื้นฐานที่ใหญ่กว่า เช่น สไตล์ G สำหรับอุตสาหกรรม แต่เราจะไม่พูดถึงเรื่องนี้ที่นี่

มีปลั๊กอีกสองประเภทในขนาดการไหลพื้นฐาน 1/4″ ที่คุณอาจใช้งาน: V-style (การไหลสูง) และ Lincoln* ฉันไม่พบรูปแบบเหล่านี้ที่ร้านกล่องใหญ่ ๆ แต่ Northern Tool มีรูปแบบ V และ Menards มีรูปแบบลิงคอล์น

*จากนี้ไป ทุกอย่างควรถือว่ามีขนาดการไหลพื้นฐาน 1/4″ และแต่ละสไตล์จะถูกเรียกด้วยชื่อที่ใช้บ่อยที่สุดเป็นตัวหนา

คู่มือฉบับย่อเกี่ยวกับข้อต่อสายอากาศและปลั๊ก1

ด้านบนเป็นปลั๊กแบบอุตสาหกรรม สามารถเรียกได้หลายชื่อ ตัวอย่างเช่น ปลั๊กนี้เรียกอีกอย่างว่าปลั๊ก Milton ก็ได้ แต่ให้ถูกต้องกว่านั้นคือเป็นแบบ Milton M เรียกอีกอย่างว่าสไตล์ประเภท D หรือ I/M

เพื่อไม่ให้เกิดความสับสนมากขึ้น Milton มีปลั๊กแบบ D แต่นั่นไม่จำเป็นต้องเข้ากันได้กับสไตล์นี้

คู่มือฉบับย่อเกี่ยวกับข้อต่อสายอากาศและปลั๊ก2

ด้านบนเป็นปลั๊กสไตล์ยานยนต์: ยังเป็นที่รู้จักกันในนาม Truflate, Type T หรือ C-style

คู่มือฉบับย่อเกี่ยวกับข้อต่อสายอากาศและปลั๊ก3

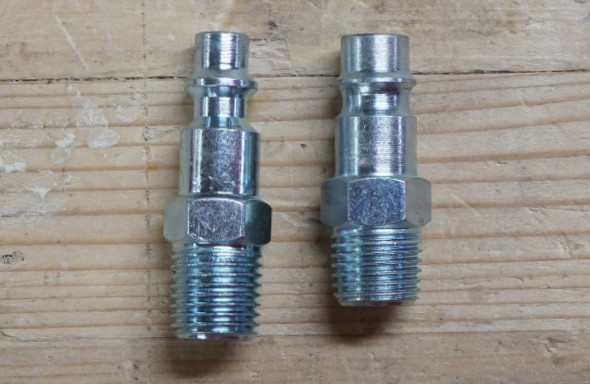

ซ้าย: ปลั๊กอุตสาหกรรม ขวา: ปลั๊กกระแสสูง

Industiral vs High Flow Plugซ้าย: ปลั๊กอุตสาหกรรม ขวา: ปลั๊กกระแสสูง

ปลั๊กแบบ V เป็นปลั๊กแบบ High Flow คล้ายกับปลั๊กแบบอุตสาหกรรม แต่มีช่องเปิดขนาดใหญ่ขึ้นเพื่อรองรับกระแสลมที่สูงขึ้นดังที่คุณเห็นด้านบน ภาพถ่ายที่นี่แสดงสไตล์ Milton V แต่บริษัทอื่นๆ ก็ผลิตปลั๊กไฟสูงเช่นกัน

คู่มือฉบับย่อเกี่ยวกับข้อต่อสายอากาศและปลั๊ก4

จากนั้นมีปลั๊ก ARO ด้านบนซึ่งเรียกอีกอย่างว่า A-style หรือประเภท B.

คู่มือฉบับย่อเกี่ยวกับข้อต่อสายอากาศและปลั๊ก5

ในที่สุดก็มีรูปแบบลินคอล์นที่แสดงด้านบน

M Style and Universal Couplersด้านบน: ข้อต่อแบบ M, ด้านล่าง: Universal Coupler

ข้อต่อ

ปลั๊กแต่ละอันมีข้อต่อที่เข้าชุดกัน หากคุณมีข้อต่อเฉพาะนั้น มีความเป็นไปได้ที่จะยอมรับเฉพาะปลั๊กที่มีรูปแบบเดียวกันเท่านั้น แม้ว่าฉันจะพบว่าตัวเชื่อมต่อแบบอุตสาหกรรมเท่านั้นที่จะยอมรับปลั๊กแบบ V แต่ฉันก็ไม่อยากวางใจ

ปัญหาคือข้อต่อส่วนใหญ่มีลักษณะเหมือนกันที่ด้านนอก ดังนั้นจึงระบุได้ยากกว่าปลั๊ก มีวิธีการระบุตัวตนที่ค่อนข้างเป็นที่ยอมรับผ่านการนับจำนวน “ลายทาง” ที่บางและหนาบนตัวข้อต่อ แต่ก็ไร้ประโยชน์เพราะทุกคนไม่ยึดติดกับมัน

นอกเสียจากว่าคุณมีข้อต่อสองชิ้นจากผู้ผลิตรายเดียว แถบหนาของบริษัทหนึ่งสามารถดูเหมือนแถบบางของบริษัทอื่นได้ นอกจากนี้คุณต้องจำไว้ว่าเครื่องหมายใดเป็นแบบใดและปลั๊กไม่มีเครื่องหมายที่ตรงกัน

จากนั้นก็มีข้อต่อแบบสากล บางคนอ้างว่าใช้งานได้เฉพาะกับปลั๊กแบบอุตสาหกรรมและยานยนต์ แต่บางคนอ้างว่าใช้งานได้กับปลั๊กประเภทอุตสาหกรรม ยานยนต์ และ ARO

นอกจากนี้ยังมีข้อต่อแบบ Milton V ออกแบบมาให้เป็น high flow mate ของปลั๊ก Hi-Flow Milton กล่าวว่าพวกเขายังได้รับการออกแบบมาเพื่อรองรับปลั๊กแบบ A, T และ M (หากคุณให้ความสนใจนั่นคือปลั๊ก ARO ยานยนต์และอุตสาหกรรม)

ฉันพบว่าคัปปลิ้งแบบไหลสูงของบริษัทอื่นก็ยอมรับปลั๊กสำหรับยานยนต์ และอุตสาหกรรมด้วย แต่นั่นก็อยู่ในร้าน และไม่อยู่ภายใต้แรงกดดัน ฉันไม่ต้องการเรียกร้องหากไม่พบเอกสาร

ฉันยังfr[อีกว่าข้อต่ออเนกประสงค์บางตัวไม่น่าเชื่อถือเท่ากับข้อต่อแบบเดี่ยว  ว่ามีแนวโน้มที่จะรั่วไหลโดยเฉพาะอย่างยิ่งหากมีแรงดันด้านข้างที่ใช้กับปลั๊ก

M Style and Universal Couplersด้านบน: ข้อต่อแบบแมนนวล, ด้านล่าง: ข้อต่อแบบอัตโนมัติ

คุณสมบัติอื่นของข้อต่อคือ สามารถเป็นแบบแมนนวล หรือแบบอัตโนมัติ คุณสามารถบอกความแตกต่างได้โดยดูจากภาพด้านบน ข้อต่ออัตโนมัติจะดึงปลอกกลับเมื่อไม่ได้เสียบปลั๊ก

ด้วยตัวต่อแบบแมนนวล คุณจะต้องดึงปลอกกลับเพื่อเสียบปลั๊ก และทำการเชื่อมต่อ แต่ด้วยตัวต่ออัตโนมัติ คุณเพียงแค่กดปลั๊กเข้าไปในตัวต่อและจะทำการเชื่อมต่อโดยอัตโนมัติ สำหรับทั้งสองประเภท คุณยังต้องดึงปลอกหุ้มกลับเพื่อปลดปลั๊ก

เท่าที่ฉันสามารถบอกได้ เฉพาะข้อต่อแบบสากลและแบบ V เท่านั้นที่มีในสไตล์อัตโนมัติ

การเชื่อมต่อที่มีรหัสสี

ผู้ผลิตหลายรายตระหนักดีว่าปลั๊ก และคัปปลิ้งประเภทต่างๆ สามารถสร้างความสับสนได้อย่างไร และได้นำระบบรหัสสีมาใช้

คู่มือฉบับย่อเกี่ยวกับข้อต่อสายอากาศและปลั๊ก8

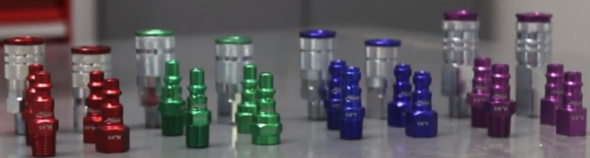

มิลตันมีระบบ ColorFit นี่คือแผนภูมิ:

  • อินดัสเทรียล (M-style) เป็นสีแดง
  • ARO (สไตล์ A) เป็นสีเขียว
  • ยานยนต์ (T-style) เป็นสีน้ำเงิน
  • วีสไตล์สีม่วง
คู่มือฉบับย่อเกี่ยวกับข้อต่อสายอากาศและปลั๊ก9

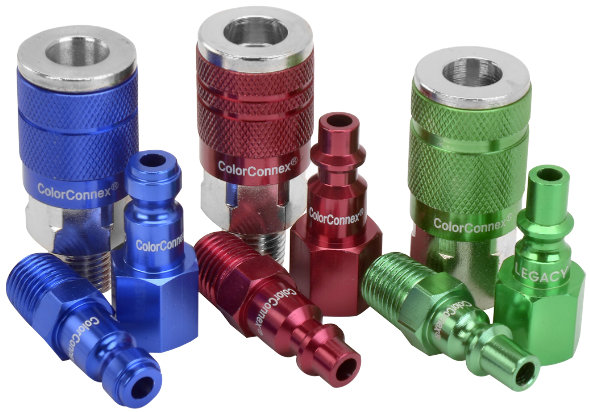

Legacy มีระบบ ColorConnex

  • อุตสาหกรรม (ประเภท D) เป็นสีแดง
  • ยานยนต์ (Type C) เป็นสีน้ำเงิน
  • ARO (Type B) เป็นสีเขียว

ข้อดีอย่างหนึ่งของ Legacy ในการใช้ระบบรหัสสี คือคุณสามารถแยกแยะเส้นที่ไม่ใช้น้ำมันออกจากเส้นที่ทาน้ำมันได้อย่างรวดเร็ว สมมติว่าคุณกำลังใช้เครื่องพ่นสี คุณไม่ต้องการให้ท่อที่มีน้ำมันตกค้างอยู่ในแนวท่อ ดังนั้นคุณอาจเลือกสีเขียวสำหรับอุปกรณ์พ่นสีทั้งหมด และใช้สีแดงสำหรับอย่างอื่น

สรุป

แล้วสิ่งที่ได้จากทั้งหมดนี้คืออะไร? โอกาสที่คุณอาจใช้ปลั๊กและข้อต่อแบบยานยนต์หรือแบบอุตสาหกรรม หากคุณต้องการความปลอดภัย คุณสามารถซื้อตัวต่อแบบสากลได้ และแทบจะไม่มีปัญหาในการเชื่อมต่อเลย

หากคุณต้องการความปลอดภัยอย่างยิ่ง คำแนะนำของฉันคือให้เลือกข้อต่อของผู้ผลิตที่มีชื่อเสียงมากกว่าและอยู่กับพวกเขา โดยเฉพาะอย่างยิ่งผู้ผลิตที่คุณสามารถซื้อในท้องถิ่นเพื่อให้คุณสามารถเปลี่ยนคัปปลิ้งได้อย่างรวดเร็วหากต้องการ – อย่างใดอย่างหนึ่งหรือให้แน่ใจว่า คุณมีอะไหล่ไม่กี่ สาเหตุก็เพราะว่าปลั๊กและคัปปลิ้งจากผู้ผลิตรายเดียวกันมักจะใส่ได้พอดีและมีแนวโน้มว่าจะรั่วไหลน้อยกว่ายี่ห้อที่ผสมกัน รูปแบบ หรือใช้ข้อต่อแบบสากล

หรือหากมันน่าสับสนจริงๆ และคุณต้องใช้ปลั๊กและข้อต่อแบบต่างๆ คุณสามารถใช้แบบที่มีรหัสสีได้เสมอ

โดยส่วนตัวแล้วฉันจะเปลี่ยนไปใช้ปลั๊กแบบ Milton V อย่างช้าๆ เป็นแบรนด์ที่มั่นคงที่ฉันสามารถหาซื้อได้ในท้องถิ่น ตัวเชื่อมต่อแบบ V มีข้อจำกัดน้อยกว่า และตัวเชื่อมต่อนั้นใช้งานได้กับปลั๊กสไตล์ต่างๆ มากที่สุด
